設備介紹：

 2018新型“鋼筋彎曲試驗機”采用PLC控制顯示系統和專用高精度交流伺服電機傳動機構，高效、無噪音、彎曲角度更加準確、使用壽命更長，安全性能更加穩定；

     該機是對鋼筋進行平面正,反向彎曲試驗的專用設備.該設備主要技術參數和指標符合YB/T5126-2003《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》（代替GB5029-85《鋼筋平面反向彎曲試驗方法》）、增加相應的彎心可以滿足GB 1499.2-2018的要求。 為鋼廠和建筑單位檢驗螺紋鋼筋反彎性能不可少的試驗設備，同時適用于建筑行業現場鋼筋彎曲，達到試驗與施工一機兩用。質量優良并具有結構緊湊體積小，操作簡單易掌握，彎曲角度數字PLC控制和顯示，運行平穩噪音低，使用可靠壽命長，設計合理維修方便潤滑簡單等特點。 特點是限位和易損件的設計更加合理，易損件容易更換，因此使用壽命長。

產品屬性：

1、主機結構和電氣工作原理：

    本機主要由傳動部分、機架、工作臺、螺旋調整裝置和限位機構組成，傳動部分將制動電機的動力經雙級擺線針輪減速機傳至工作盤。機架是由方鋼和鋼板焊接而成并帶有側門的箱體，它支撐著試驗機各組成部件。工作臺即機器的上平板，其上裝有螺旋調整裝置和限位機構，另外還裝有防護罩等。

2、電氣控制部分：

      ZGW-40E型試驗機彎曲角度：采用高精度交流伺服電機里面的光電編碼器信號，由PLC控制系統進行角度計算、顯示和控制，不需要像以前的彎曲機累計顯示。控制精度高，持續、穩定，當試驗機彎曲角度達到所設置角度時，經PLC控制，使電動機斷電終止試驗。

3、隨機標配彎心：4*6；4*8，4*10, 4*12，4*14，4*16，4*18，4*20，4*22，4*25，5*28，5*,32，5*36，5*40各1件，共14件（HRB400），其他型號彎心另外定制。

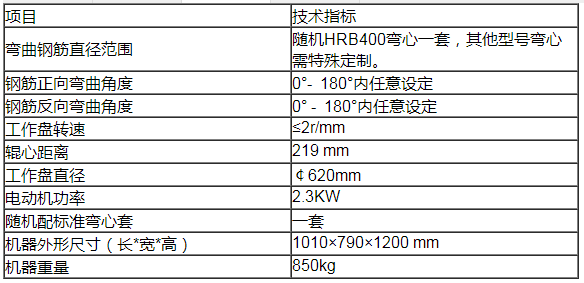

技術參數：

性能特點：

特點：

1.正彎、反彎角度在0-180°內任意設定；

2.彎曲角度實時顯示。

3.安全可靠的智能限位。
