一、設備用途：

1、反復彎曲試驗機主要用于冶金建工質檢部門，也可用于建筑工程原材料、鋼筋焊接點彎曲性能檢測，是鋼鐵企業、科研機構、質檢、建筑工程、鐵路、交通水運及大專院校等行業進行材料彎曲性能檢驗和研究的常用設備。

2、本設備用于國標及英標等抗震鋼筋的反彎試驗，符合國家標準要求，該彎曲試驗機完全滿足《GB1499.2鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》、《YB/T5126鋼筋混凝土用鋼彎曲和反彎曲試驗方法》、《GB/T232金屬材料彎曲試驗方法》、《GB/T244金屬彎曲試驗方法》《BS:4449混凝土用碳素鋼筋》等相關標準要求。

二、設備簡介：

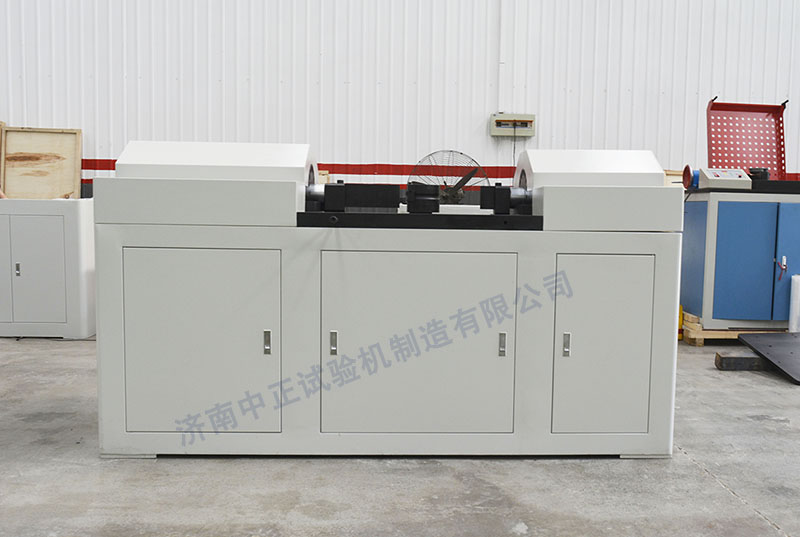

1、本設備采用采用臥式結構設計，結構緊湊、美觀，占地面積小。彎曲角度采用數字設定，觸屏式操作，操作方便快捷。本機采用兩個油缸液壓加荷，彎曲支輥由雙向絲杠帶動，支輥同步進退以便調整冷彎壓滾距離，活塞上安裝壓輥進行試樣正彎、反彎試驗。PLC來控制液壓缸動作方向及彎曲角度，一次完成正反向的試驗過程，彎曲操作簡單方便，工作效率高，運行平穩；沖壓試樣精度高、速度快。

2、主機的結構主要有以下部分組成：

1）液壓站：液壓站主要由油箱、油泵、閥等組成。其中主要液壓元器件均采用國內知名品牌，充分保證了液壓系統的可靠性與穩定性。
2）機架：機架骨架部分由角鋼、槽鋼等型材焊接而成，結構設計合理，符合操作者習慣。面板等部分為鈑金結構，拆裝方便，表面噴塑處理，外觀整齊美觀。
3）防護罩：該部件為本設備非常之重要安全防護措施，以防在試驗過程中鋼筋飛出，傷及操作者。該部件主要由鈑金加工成型，與主機架使用鉸鏈連接在一起，開閉方便。鈑金上開觀察孔，操作者可以清楚地觀察到試驗進程。
4）彎芯、彎芯座：彎芯座裝在油缸的活塞桿上，彎芯固定于彎芯座上。彎芯采用高強度材料加工而成，并經熱處理之后，經久耐用，不易損壞。
5）支輥及調整裝置：本部分為試樣（鋼筋）裝夾部分，主要運動部件均采用耐磨材料加工而成，經久耐磨。并帶有指示裝置，操作者可以根據試驗要求，通過轉動手輪，方便而準確地設定兩支輥之間的距離。
6）液壓油缸及控制閥：液壓油缸為特殊定做，體積小，出力大，為彎曲鋼筋提供足夠的力。控制閥采用國內知名廠家的手動控制閥，可靠性得到保證，且操作方便。
7）電氣控制系統：主要電氣元件采用國內知名企業生產，保證了設備的可靠性穩定性。
8）角度設置好后，一鍵式操作完成實驗（正彎后無需再進行試樣調整進行反彎），程控連續彎曲到指定角度停止（不要需要人工持續按住的操作方式）。
9）設備安裝有的角度測量及控制裝置，保證實驗符合國標和英標要求。

四、技術指標：

1）驅動方式：液壓驅動；
2）最大彎曲力: 600KN；
3）試樣直徑范圍：φ6-40mm；
4）正彎曲角度范圍：0-180°可調；
5）反彎曲角度：20°、23°兩種；
6）角度允許誤差：≤1%；
7）跨距距離：0-600mm；
8）主缸缸徑：125mm；
9）主缸工作行程470mm；
10）副缸缸徑：125mm；

11)副缸工作行程250mm；
12）彎芯直徑規格：配備HRB400/HRB500，能做鋼筋φ6-40的彎心共45套。

13）功率：2.3KW；
14）負載連接：380V，50Hz，三相+地線；
15）外型尺寸：長×寬×高：2030×1000×1100mm；
16）重量： 800KG；
17）彎曲速度滿足標準不大于20°/s;
18)可批量進行試驗（φ28以下含φ28三條以上同時完成試驗，φ32-φ40、2條同時完成試驗 ,180°冷彎彎芯直徑為鋼筋直徑的12倍，也可選擇8倍、9倍）
19）設置試樣規格，PLC控制自動調整跨距，避免主副缸接觸。
20）反彎機滿足長時間穩定工作情況。

       以上介紹為該系列彎曲試驗機的標準基礎配置，有特殊需求可以聯系在線客服或撥打客服電話詳細咨詢！
