教學用材料力學試驗機

一、簡介

該款萬能試驗機，是本公司與德國EdLabQuip公司共同研發(fā)，專業(yè)針對于教學演示的新型產(chǎn)品，很好的填補了各個教學機構小型演示設備的空白。

本機專業(yè)致力于金屬材料拉伸、壓縮、彎曲，剪切和硬度試驗教學演示的專用設備。采用手動泵和液壓缸對試樣進行加載，利用光柵尺測試試樣軸向變形，高精度力傳感器測量試驗力，液晶顯示，可通過軟件記錄試驗曲線。該機操作簡便，能較直觀的反映拉力和變形之間的關系。是理想的教學演示設備。

二、設備概述

設備主要結構及功能特點

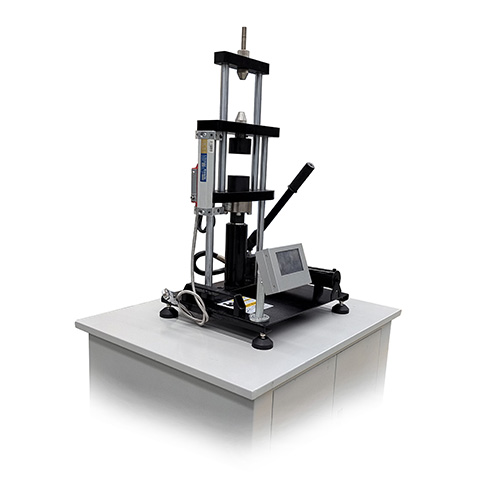

 ■設備由底座、框架、手動泵、液壓缸、光柵尺、拉伸附具、力傳感器、控制箱和試件等零部件組成。

■手動泵和液壓缸對試樣進行加載。

■拉伸附具為M10內螺紋，用于連接試件；其他輔具按照定位銷定位后可用。

■光柵尺用于測量試樣變形，其托架可方便調整。

■力傳感器用于測量試樣試驗拉力。

■上位機軟件能記錄顯示試驗曲線。

 三、主要技術指標

■最大試驗拉力： 20 kN

■試驗力準確度：±2 %

■試驗變形范圍：0-50 mm

■變形測量精度：0.01 mm

■有效試驗空間：200 mm

■  整機外形尺寸約：500 mm×450 mm×850mm

■凈重約： 48 kg

■毛重約： 78kg
